Como funcionam as células de carga: a ciência por trás da precisão da báscula

Como funciona uma célula de carga: a resposta curta

Uma célula de carga converte força mecânica – peso – em um sinal elétrico. Dentro de cada célula de carga existe um elemento metálico que se deforma ligeiramente sob carga. Ligados a esse elemento estão medidores de tensão: finas folhas resistivas cuja resistência elétrica muda à medida que se esticam ou comprimem. Essa mudança na resistência produz uma saída de tensão mensurável proporcional à força aplicada. Em um balança , múltiplas células de carga são colocadas sob o convés e seus sinais elétricos combinados são processados por um indicador ou caixa de junção para exibir uma leitura de peso.

Esse é o mecanismo central. Todo o resto – vedação hermética, compensação de temperatura, proteção contra sobrecarga, saída digital – é construído em torno desse princípio fundamental. Compreender os detalhes é importante porque a seleção, instalação e manutenção da célula de carga determinam diretamente a precisão e a confiabilidade do desempenho de uma ponte-báscula ao longo de anos de operação.

O Strain Gauge: Núcleo de Cada Célula de Carga

O extensômetro é o elemento sensor que torna possível a tecnologia de células de carga. Consiste em um fino padrão de folha metálica - normalmente uma liga de níquel-cromo - colado com adesivo à superfície de um corpo metálico elástico, geralmente liga de aço de alta qualidade ou aço inoxidável. Quando o corpo metálico se deforma sob o peso, a folha também se deforma. Isto altera a resistência elétrica da folha de acordo com uma relação descrita pelo fator de medição (GF).

O fator de medição para a maioria dos extensômetros metálicos é aproximadamente 2.0 , o que significa que uma deformação de 0,1% produz uma alteração de 0,2% na resistência. Para um extensômetro padrão de 350 ohms, isso se traduz em uma mudança de resistência de cerca de 0,7 ohms – um valor minúsculo que requer um projeto de circuito cuidadoso para medir com precisão.

O Circuito da Ponte de Wheatstone

As células de carga usam quatro extensômetros dispostos em uma configuração de ponte de Wheatstone. Dois medidores são colocados em tensão (alongam sob carga) e dois em compressão (encurtam sob carga). Este arranjo oferece várias vantagens críticas:

• O sinal de saída é duplicado em comparação ao uso de um único medidor, melhorando a sensibilidade.
• Os efeitos da temperatura são anulados porque todos os quatro medidores experimentam o mesmo ambiente térmico.
• Erros de não linearidade são reduzidos através do arranjo de medidores opostos.
• A ponte produz saída zero com carga zero (uma saída nula), facilitando o processamento do sinal.

Uma tensão de excitação padrão de 5 a 15 volts CC é aplicado através da ponte. Na capacidade nominal, a ponte produz uma saída em nível de milivolts - normalmente 2mV/V , o que significa que uma excitação de 10 V produz 20 mV em plena carga. Este sinal é então amplificado e processado.

Tipos de células de carga usados em básculas

Nem todas as células de carga compartilham a mesma geometria. A forma interna do elemento elástico determina como ele se deforma, o que influencia a precisão, a faixa de capacidade e a adequação para diferentes configurações de ponte-báscula.

Células de carga de compressão

Estes são os tipos mais comuns encontrados em básculas montadas em poços e montadas em superfície. Eles são projetados para suportar cargas em um único eixo – direto para baixo – e são normalmente cilíndricos ou em forma de panqueca. As células de compressão usadas em balanças de caminhões lidam com capacidades de 50 toneladas a mais de 150 toneladas por célula , com seis a doze células normalmente suportando um convés completo da báscula. Eles são robustos, fáceis de instalar e suportam cargas laterais razoavelmente bem quando equipados com ferramentas de montagem adequadas.

Células de carga de feixe de flexão

As células de feixe de flexão funcionam com base no princípio de cantilever ou feixe de extremidade dupla. A carga é aplicada em um ou dois pontos ao longo de uma viga fixada na outra extremidade, causando sua flexão. Os extensômetros colocados no local do momento fletor máximo capturam essa deformação. Essas células são populares em balanças de plataforma de baixo perfil e em certos projetos de básculas portáteis porque podem ser instaladas em um perfil de convés muito raso. Eles são normalmente usados para capacidades abaixo 20 toneladas por célula .

Células de carga de feixe de cisalhamento

As células de feixe de cisalhamento medem a tensão de cisalhamento em vez de flexão ou compressão direta. Os extensômetros são orientados a 45 graus em relação ao eixo da viga para capturar a tensão de cisalhamento máxima. Este projeto é altamente insensível ao ponto de aplicação da carga – uma vantagem significativa em aplicações de básculas onde a carga por eixo de um veículo pode não pousar em uma posição exata. As vigas de cisalhamento oferecem excelente precisão, normalmente alcançando OIML Classe C3 ou superior , e são amplamente utilizados em balanças de eixo portáteis e instalações de básculas permanentes.

Células de carga de ponto único

As células de ponto único são projetadas para fornecer leituras precisas, independentemente de onde a carga é colocada na plataforma – dentro dos limites. Eles são usados ​​principalmente em balanças de plataforma menores e raramente são encontrados em básculas de caminhões de tamanho normal. No entanto, eles aparecem em algumas balanças de eixo usadas para verificações rápidas de fiscalização na estrada.

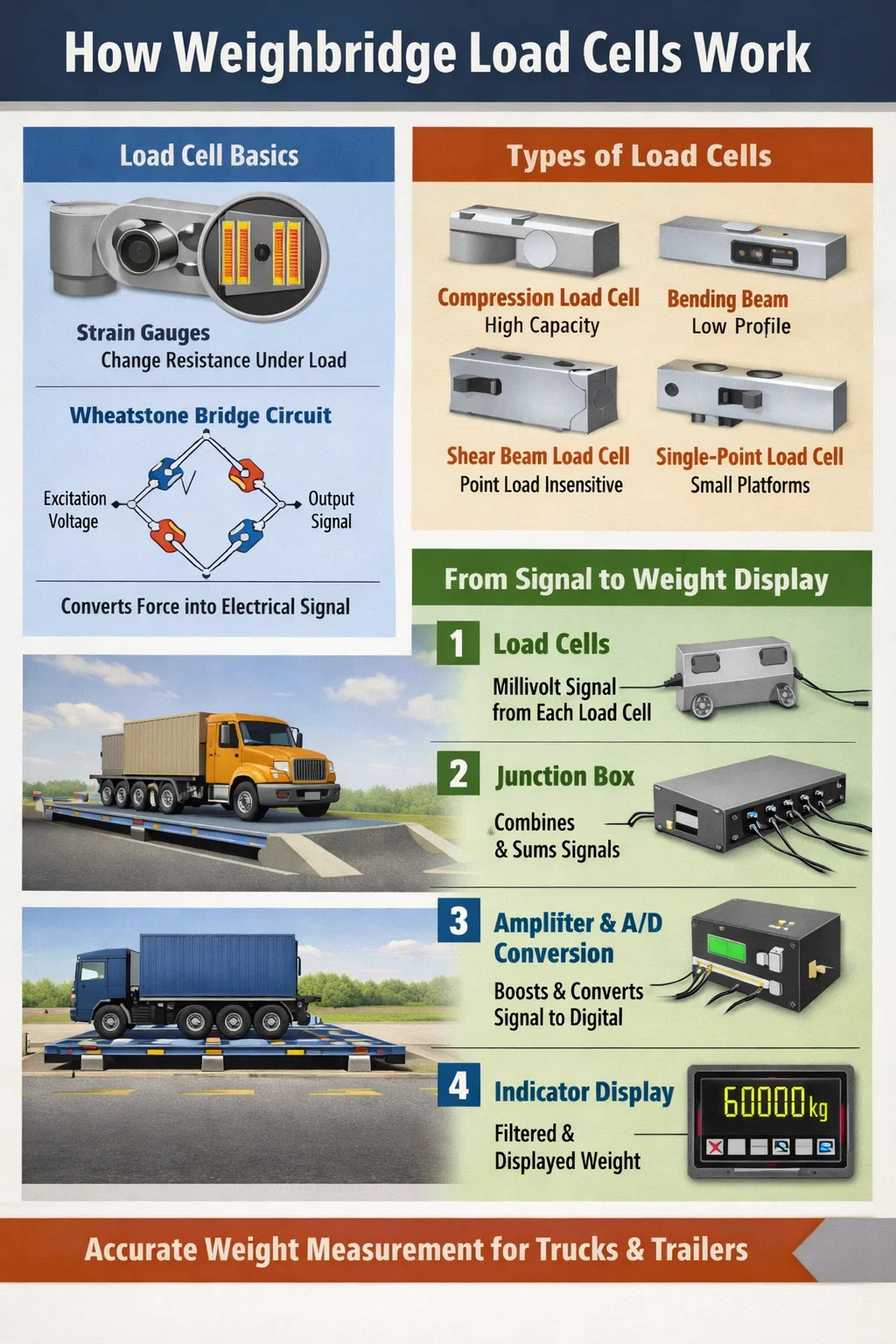

Do sinal bruto à leitura do peso: o caminho do sinal em uma báscula

Compreender como uma célula de carga funciona isoladamente é apenas parte do quadro. Em uma instalação de ponte de pesagem, múltiplas células de carga trabalham juntas e seus sinais passam por vários estágios de processamento antes que um valor de peso apareça no display.

Etapa 1: Saída de Célula Individual

Cada célula de carga abaixo do convés da balança produz um sinal de nível de milivolts proporcional à força que está transportando. Como a carga de um veículo nunca está perfeitamente centralizada, as células individuais carregam parcelas desiguais. Um camião de 60 toneladas estacionado assimetricamente pode impor 12 toneladas numa célula de canto e 8 toneladas noutra.

Etapa 2: caixa de junção e soma de sinais

Todos os cabos de células individuais vão para uma caixa de junção (também chamada de caixa somadora). No interior, os sinais são combinados – passivamente através de redes somadoras resistivas ou ativamente através de amplificação. As caixas de junção de soma passiva usam resistores de ajuste para ajustar as diferenças na sensibilidade da célula, garantindo que uma carga de 1 tonelada em qualquer célula produza uma contribuição idêntica para a saída somada. Esta etapa de calibração é crítica: sem ela, a posição da carga no tabuleiro da báscula influenciaria a leitura final.

Etapa 3: Amplificação e conversão analógico-digital

O sinal somado em milivolts – ainda muito pequeno – chega ao indicador de peso. No interior, um amplificador de instrumentação de precisão aumenta o sinal, normalmente para uma faixa de 0 a 10 volts. Um conversor analógico-digital (ADC) então amostra o sinal amplificado. Uso de indicadores modernos de báscula ADCs de 24 bits , que fornecem mais de 16 milhões de etapas discretas em toda a faixa de medição. Esta resolução é muito melhor do que o incremento de exibição legalmente exigido, proporcionando uma leitura estável e resistente a ruídos.

Etapa 4: Filtragem e exibição digital

Os dados brutos do ADC são barulhentos. A carga do vento, a vibração do veículo e a interferência elétrica causam flutuações rápidas. O microprocessador do indicador aplica algoritmos de filtragem digital – geralmente média configurável ou filtros baseados em frequência – para extrair um valor de peso estável. O valor final exibido é arredondado para o intervalo de escala aprovado, que para básculas legais para comércio é normalmente 20kg para uma escala de 60 toneladas.

Principais especificações da célula de carga e o que elas significam para o desempenho da báscula

Ao selecionar células de carga para uma ponte-báscula, os números da folha de dados predizem diretamente a qualidade da medição. Aqui está o que cada especificação realmente significa na prática.

Capacidade nominal (Emax)

A carga máxima que a célula foi projetada para medir com precisão. Por segurança, as células de carga também são classificadas para uma sobrecarga segura – normalmente 150% da capacidade nominal —e uma sobrecarga final antes de danos permanentes, geralmente 300% . Uma báscula que movimenta veículos com peso bruto de 60 toneladas, suportada por seis células, precisa de células com capacidade para pelo menos 15 toneladas cada, quando a distribuição de carga é levada em consideração, além de margem de sobrecarga suficiente para carregamento dinâmico durante a entrada do veículo.

Classe de precisão (nmax)

A OIML (Organização Internacional de Metrologia Legal) classifica as células de carga da Classe A (maior precisão) à Classe D (menor). As células de carga da báscula são normalmente Classe C3 ou C4 , onde o número indica o número máximo de intervalos de verificação — 3.000 ou 4.000, respectivamente. Uma célula de carga C3 usada em uma balança de pesagem de 60 toneladas pode suportar um incremento de exibição de 60.000 kg ÷ 3.000 = 20 kg, o que se alinha aos requisitos padrão da balança de pesagem.

Erro Combinado

Esta especificação combina erros de não linearidade e histerese em um único valor, geralmente expresso como uma porcentagem da saída nominal. Para uma célula de carga C3, o erro combinado é normalmente ±0,023% da saída nominal ou melhor . Em uma célula com capacidade de 20 toneladas produzindo 2 mV/V em plena carga, isso corresponde a um erro inferior a 0,9 microvolt – um valor extraordinariamente pequeno que requer práticas cuidadosas de blindagem e fiação para preservar através da cadeia de sinal.

Coeficientes de temperatura

As células de carga usadas em instalações de básculas externas enfrentam variações substanciais de temperatura. Dois coeficientes de temperatura são importantes:

• TK Zero : A mudança na saída zero por grau de mudança de temperatura, normalmente especificada como menos de 0,02% da saída nominal por 10°C.
• Extensão TK : A mudança na sensibilidade por grau, normalmente inferior a 0,008% por 10°C para células de carga de qualidade.

Em uma balança externa operando de -10°C a 50°C – uma faixa de 60 graus – uma célula com TK Span de 0,008%/10°C experimentaria uma mudança de amplitude de 0,048% . Numa escala de 60 toneladas, isso representa um desvio de 29 kg atribuível apenas à temperatura. É por isso que a calibração da balança é sempre realizada na temperatura operacional e é por isso que a reverificação periódica é legalmente exigida.

Proteção de entrada (classificação IP)

As células de carga da báscula são permanentemente instaladas ao ar livre, muitas vezes em ambientes de poços sujeitos a inundações, lama e lavagem sob pressão. A classificação IP mínima aceitável para células de carga de báscula é IP67 (à prova de poeira e suporta imersão temporária até 1 metro). Muitas instalações especificam IP68 ou IP69K , esta última classificação permite jatos de água de alta pressão e alta temperatura – relevante para locais que limpam regularmente o convés da ponte-báscula.

Células de carga analógicas vs. digitais em sistemas de báscula

As células de carga tradicionais emitem um sinal analógico em milivolts. Nas últimas duas décadas, as células de carga digitais – que integram um ADC e um microprocessador diretamente dentro do corpo da célula de carga – tornaram-se cada vez mais comuns em instalações de pontes de pesagem. A diferença é significativa em termos práticos.

Sistemas de células de carga analógicas

As células analógicas são mais simples, mais baratas e compatíveis com praticamente qualquer indicador de peso do mercado. Seus sinais em milivolts são vulneráveis ​​à interferência eletromagnética (EMI) em cabos longos – uma preocupação real em grandes instalações industriais com maquinário pesado. O comprimento máximo prático do cabo antes que a degradação do sinal se torne problemática é de aproximadamente 100 a 150 metros com cabo blindado padrão.

Sistemas de células de carga digitais

As células de carga digitais convertem o sinal do extensômetro em um valor digital dentro do invólucro da célula e transmitem os dados por meio de um barramento serial – normalmente RS-485 ou barramento CAN. As principais vantagens incluem:

• Imunidade a EMI em cabos longos, com transmissão confiável em 500 metros ou mais .
• Diagnóstico de células individuais – o indicador pode identificar qual célula específica tem um problema, em vez de apenas detectar uma falha no sistema.
• Compensação automática de temperatura realizada dentro de cada célula através de sensor de temperatura próprio.
• Corte e calibração simplificados por meio de software em vez de ajuste de resistor.

A compensação é o custo – as células de carga digitais são consideravelmente mais caras – e a dependência do fornecedor, uma vez que células de fabricantes diferentes geralmente usam protocolos de comunicação incompatíveis.

Como as células de carga são montadas em uma báscula

A montagem correta é tão importante quanto a qualidade da célula. Uma célula de carga perfeitamente especificada e instalada incorretamente fornecerá leituras imprecisas e instáveis. Os sistemas de montagem de células de carga em básculas devem realizar diversas tarefas simultaneamente.

Transmitindo força vertical ao rejeitar cargas laterais

As células de carga são projetadas para medir a força em um eixo. Cargas laterais – causadas pela frenagem do veículo, expansão térmica da plataforma ou desalinhamento da plataforma – introduzem erros e aceleram a fadiga. Os conjuntos de montagem usam pinos oscilantes, botões de carga ou bases de células de carga autocompensadoras para garantir que as forças fora do eixo sejam rejeitadas mecanicamente. Uma montagem de pino oscilante permite que a célula se incline ligeiramente em qualquer direção, transferindo apenas o componente vertical de qualquer força aplicada ao elemento sensor.

Acomodando Expansão Térmica

Uma plataforma de pesagem de aço com 18 metros de comprimento expandirá aproximadamente 10mm entre as temperaturas de inverno e verão em um clima temperado (usando um coeficiente de expansão térmica de aproximadamente 11,7 × 10⁻⁶ /°C e uma faixa de temperatura de 50°C). As ferragens de montagem devem permitir esse movimento sem emperrar. As configurações de montagem de extremidade fixa e livre resolvem isso fixando a plataforma em uma extremidade e permitindo movimento de deslizamento restrito na outra, evitando que a expansão térmica seja interpretada como uma mudança de carga.

Prevenindo a elevação

Alguns projetos de montagem de células de carga usam parafusos de fixação ou clipes de retenção para evitar que a plataforma se levante das células durante o carregamento descentralizado. Sem restrição de elevação, uma carga excêntrica perto de uma extremidade de uma báscula poderia fazer com que a extremidade oposta subisse, retirando a carga das células e introduzindo um erro significativo. Os conjuntos de hastes de verificação que limitam o movimento ascendente da plataforma a 2–3 mm são uma parte padrão das instalações de pontes-básculas de qualidade.

Modos comuns de falha de células de carga em básculas

As células de carga são robustas, mas não indestrutíveis. Saber como eles falham ajuda as equipes de manutenção a identificar problemas antes que causem erros de pesagem significativos ou falhas completas no sistema.

Entrada de umidade

Mesmo as células com classificação IP68 podem ser comprometidas se os pontos de entrada dos cabos estiverem danificados, se os conectores dos cabos não estiverem devidamente vedados ou se o corpo da célula estiver fisicamente rachado. A umidade que atinge os extensômetros causa corrosão da folha, alterações nas propriedades adesivas e, por fim, vazamento elétrico entre os braços da ponte. O sintoma é tipicamente um desvio gradual na leitura de zero e aumento da instabilidade. Verificação da resistência de isolamento entre os circuitos da ponte e o corpo da célula (deve exceder 5.000 MΩ em uma célula saudável) é uma etapa de diagnóstico padrão.

Sobrecarga e fadiga

Uma única sobrecarga severa – de um veículo atingindo o convés em alta velocidade ou de um guindaste pousando inesperadamente uma carga pesada – pode deformar plasticamente o elemento elástico. Uma vez deformado, o ponto zero da célula muda permanentemente e não pode ser recalibrado. A fadiga se acumula ao longo de milhões de ciclos de carga; a maioria das células de pesagem de qualidade são classificadas para 10 milhões ou mais ciclos na capacidade nominal, mas a carga de choque e a sobrecarga reduzem drasticamente a vida útil em fadiga.

Danos no cabo

Os cabos das células de carga passam em locais expostos abaixo dos conveses da balança. Danos causados ​​por roedores, flexões repetidas devido ao movimento do convés e esmagamento físico causado por detritos são causas comuns de falha do cabo. Uma blindagem danificada ou ruptura parcial em um condutor de sinal introduz ruído, erros de deslocamento ou perda total de sinal. A proteção dos conduítes de cabos e a inspeção visual regular são medidas preventivas simples que prolongam a vida útil do sistema.

Corrosão do hardware de montagem

Os corpos das células de carga em aço inoxidável são resistentes à corrosão, mas o hardware de montagem em aço-carbono circundante – bases das células de carga, hastes de verificação e parafusos de montagem – não o é. Hardware corroído pode travar, impedir os pequenos movimentos necessários durante a expansão térmica e introduzir forças laterais na célula de carga. Um cronograma anual de inspeção e lubrificação para ferramentas de montagem é um requisito mínimo de manutenção.

Calibração: Conectando a Física das Células de Carga à Precisão Legal

A saída de uma célula de carga em milivolts não tem sentido até que ela seja calibrada em relação a pesos de referência conhecidos. A calibração estabelece a relação matemática entre a saída elétrica e o peso exibido, e a recalibração periódica confirma que a relação não mudou.

Calibração de peso morto

O padrão ouro para calibração da balança é carregar a plataforma com pesos de teste certificados de massa conhecida - normalmente Massas certificadas classe M1 ou F2 rastreável aos padrões nacionais. O indicador é ajustado para que a leitura exibida corresponda ao peso aplicado em vários pontos em toda a faixa de medição. Para uma ponte-báscula de 60 toneladas, a calibração normalmente envolve cargas de teste em 0, 20%, 50% e 100% da capacidade máxima.

Calibração de peso substituto

Transportar e manusear pesos de teste suficientes para uma calibração de capacidade total é caro e logisticamente exigente. Métodos de substituição de peso – usando um dispositivo de referência de célula de carga hidráulica ou um veículo com peso verificado – permitem verificações de calibração a um custo menor. Esses métodos são aceitos por muitas autoridades nacionais de pesos e medidas para verificação periódica entre calibrações de peso morto total, desde que a calibração inicial tenha sido realizada com peso morto.

Requisitos de verificação legal

As básculas utilizadas para o comércio – faturamento dos clientes por peso, verificação da conformidade do veículo ou medição fiscal – devem ser verificadas periodicamente por um órgão de inspeção autorizado. Na União Europeia, a Diretiva de Instrumentos de Pesagem Não Automáticos (NAWI) estabelece erros máximos permitidos (MPE) para básculas comerciais: ±0,5 intervalos de escala na verificação inicial e ±1 intervalo de escala em serviço. Os intervalos de verificação variam de acordo com a jurisdição, mas são comumente 1 a 2 anos .

Dicas práticas para maximizar a vida útil das células de carga em aplicações de básculas

As células de carga em uma báscula bem conservada devem permanecer precisas para 10 a 20 anos . Alcançar essa vida útil requer atenção consistente a algumas áreas-chave.

• Aplicar limites de velocidade de rampa de aproximação. Um caminhão de 40 toneladas atingindo a borda do convés a 20 km/h gera um fator de impacto dinâmico de 1,3 a 1,5 ou mais – aplicando efetivamente 52 a 60 toneladas instantaneamente. Rampas de velocidade ou sinais de velocidade que limitam o acesso a 5 km/h reduzem drasticamente a carga dinâmica.
• Mantenha o poço seco. Instale bombas de depósito com interruptores flutuantes automáticos em instalações de báscula tipo poço. A água parada acelera a corrosão das ferragens de montagem e aumenta o risco de entrada de umidade nos conectores dos cabos.
• Inspecione os conduítes de cabos trimestralmente. Procure esmagamentos, rachaduras ou deslocamentos que exponham os cabos a danos mecânicos. Substitua as seções danificadas antes que a falha do cabo cause uma pesagem imprecisa ou uma interrupção completa do sistema.
• Registre leituras de canto regularmente. A maioria dos indicadores modernos da balança pode exibir leituras de células individuais. Registrar isso periodicamente cria uma linha de base; uma célula que começa a oscilar aparece como uma leitura de canto variável muito antes de a precisão geral da escala ser afetada.
• Evite sobrecarga por design. Configure o indicador para emitir um alarme quando uma carga se aproximar da capacidade máxima. Para uma balança de 60 toneladas, um alarme de 58 toneladas dá aos operadores tempo para interromper o processo de carregamento antes que as células sejam sobrecarregadas além da sua capacidade nominal.
• Lubrifique novamente as ferragens de montagem anualmente. O composto antigripante nas superfícies de montagem da base da célula de carga e nas roscas da haste de verificação evita a adesão por corrosão e garante que os pequenos movimentos necessários para uma medição precisa ainda possam ocorrer.

Como a precisão da báscula é afetada pela contagem e posicionamento das células de carga

O número e o posicionamento das células de carga sob o convés da báscula afetam a precisão da medição e a redundância do sistema. Não existe um padrão universal único – as configurações são escolhidas com base no comprimento do convés, nos tipos de veículos esperados e nos requisitos de precisão.

Uma báscula padrão de plataforma única de 18 metros normalmente usa 6 células de carga : dois sob cada uma das três travessas principais. Isto proporciona uma boa distribuição de carga e redundância suficiente – se uma célula falhar, o sistema muitas vezes pode detectar a falha através de uma leitura de canto desequilibrada, em vez de uma imprecisão catastrófica. Algumas aplicações de alta precisão usam 8 células sob quatro vigas transversais para melhor cobertura.

As básculas de eixos com vários andares – onde cada plataforma pesa grupos de eixos individuais separadamente – exigem conjuntos de células separados sob cada plataforma, com cada grupo de células processado de forma independente. Uma báscula de eixo de quatro andares pode usar 16 a 24 células de carga no total, cada grupo foi calibrado de forma independente para garantir que a soma das leituras individuais dos eixos seja igual ao peso total do veículo medido quando o veículo é pesado como um todo.

A simetria de posicionamento celular é importante. Células colocadas assimetricamente criam um mapa de sensibilidade irregular em toda a superfície do deck: cargas próximas a um cluster de células são registradas com mais precisão do que cargas posicionadas no meio do caminho entre as células. A prática de instalação de qualidade envolve verificar a sensibilidade dos cantos de uma instalação concluída usando uma massa de referência colocada em cada canto e comparar as leituras. Uma instalação bem equilibrada mostra menos de ±0,1% de variação nas posições de canto.
