Quais são os diferentes tipos de básculas?

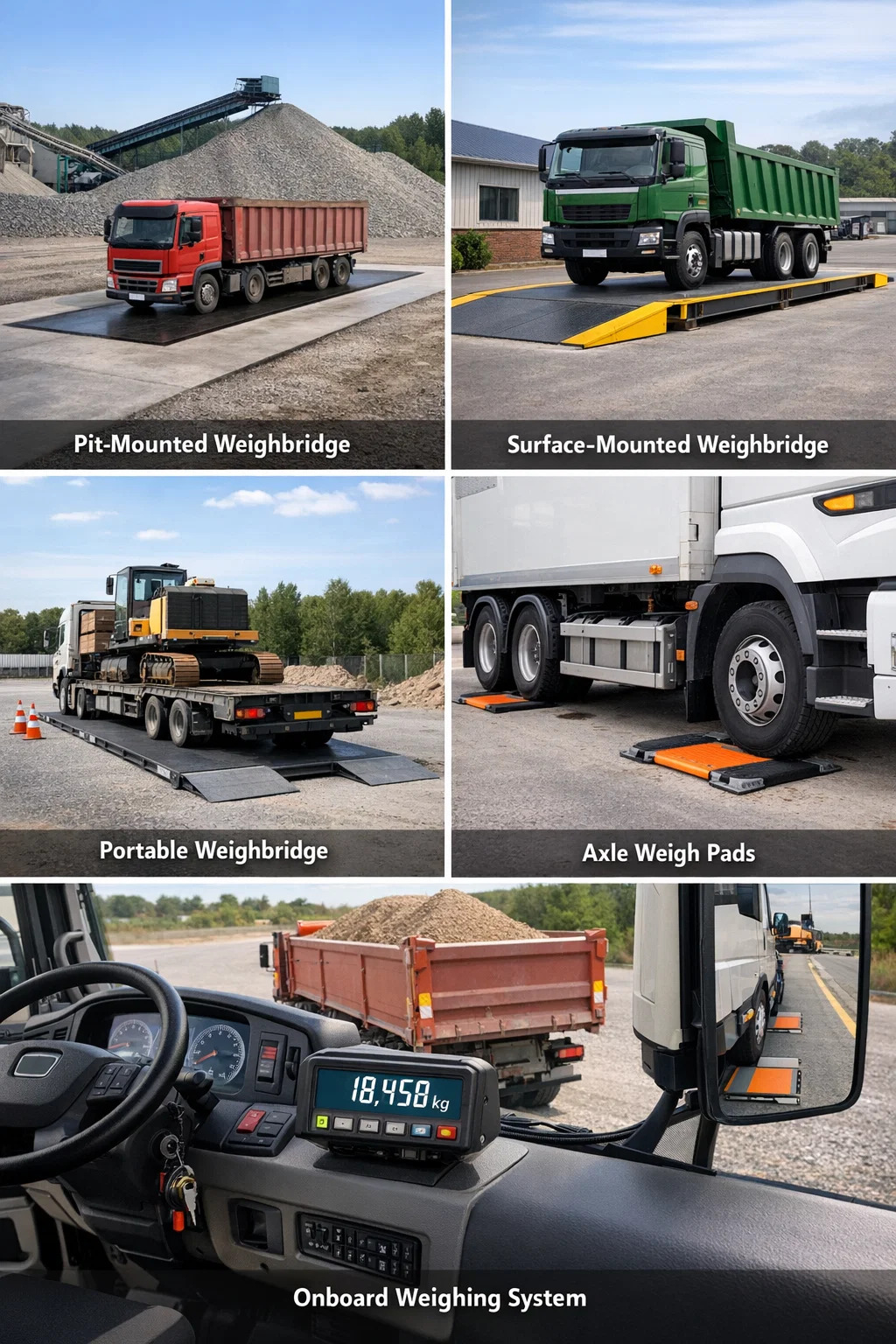

As básculas – também chamadas de balanças de caminhões ou sistemas de pesagem de eixos – vêm em vários tipos distintos, cada um projetado para ambientes, capacidades de carga e necessidades operacionais específicas. Os principais tipos de pontes-básculas são montadas em poço, montadas em superfície (sem poço), portáteis, pontes-básculas de eixo e sistemas de pesagem a bordo. A escolha do tipo errado pode resultar em imprecisões dispendiosas, problemas estruturais ou não conformidade regulamentar; portanto, compreender as diferenças é essencial antes de qualquer decisão de compra ou instalação.

As básculas modernas podem lidar com cargas de veículos que variam de algumas toneladas a mais de 200 toneladas e são implantadas em indústrias como mineração, agricultura, logística, gestão de resíduos, construção e manufatura. O mercado global de balanças para caminhões foi avaliado em aproximadamente 1,2 mil milhões de dólares em 2023 e está projetado para crescer de forma constante, refletindo o papel crítico que a medição precisa do peso desempenha no comércio, conformidade e operações.

Montado em poço Básculas

As básculas montadas em poço são instaladas em um poço de concreto para que a plataforma de pesagem fique nivelada com o nível do solo circundante. Os veículos sobem na balança sem encontrar qualquer rampa ou borda elevada, tornando a aproximação e a saída perfeitas. Este projeto é especialmente comum em instalações permanentes e de alto tráfego, como pedreiras, portos, silos de grãos e estações de transferência de resíduos.

Construção e Células de Carga

A plataforma da balança assenta sobre uma série de células de carga de feixe de compressão ou cisalhamento posicionadas na base do poço. A maioria das instalações em poços utiliza entre quatro e oito células de carga, dependendo do comprimento do convés. As básculas padrão em aplicações de transporte comercial são normalmente 18 metros de comprimento e 3 metros de largura , acomodando camiões articulados e veículos pesados de mercadorias até 60 toneladas ou mais.

Vantagens e Limitações

• Abordagem suave do veículo – sem necessidade de rampas, reduzindo o risco de danos ao veículo ou hesitação do motorista
• Integração estética – a plataforma fica nivelada com a superfície do pátio, mantendo o layout do local limpo
• Adequado para operações de pesagem de alta frequência, muitas vezes registrando centenas de transações por dia
• Maior custo de instalação devido a obras de engenharia civil – escavação, conformação e impermeabilização da cava podem adicionar 20% a 40% ao custo total do projeto em comparação com alternativas montadas na superfície
• A drenagem é um desafio persistente de manutenção; o acúmulo de água no poço pode corroer as células de carga e os componentes eletrônicos se não for gerenciado adequadamente
• A realocação é extremamente difícil depois de instalada – são essencialmente estruturas permanentes

As básculas para poços são a escolha tradicional no Reino Unido e em grande parte da Europa, especialmente em instalações estabelecidas de processamento de agregados e resíduos. Muitas autoridades locais e órgãos reguladores os utilizam para aplicações comerciais legais de acordo com a legislação de Pesos e Medidas.

Básculas montadas em superfície (sem pitless)

As básculas montadas na superfície, muitas vezes chamadas de básculas sem poço, assentam diretamente sobre uma fundação de concreto preparada ao nível do solo. Os veículos acessam a plataforma através de rampas de aproximação angulares em cada extremidade. Este projeto ganhou popularidade significativa nas últimas duas décadas porque evita as caras e demoradas obras civis associadas à construção de minas.

Requisitos de instalação e fundação

Uma báscula sem poço requer uma plataforma plana de concreto armado, em vez de um poço. A profundidade da fundação é normalmente menor – cerca de 200 a 300 mm de concreto armado – em comparação com os 1,5 a 2 metros de profundidade necessários para uma instalação em poço. Isto se traduz diretamente em menores custos de terraplenagem e comissionamento mais rápido. O tempo de instalação de uma ponte-báscula sem poço é geralmente de dois a três dias, em comparação com uma a duas semanas para uma instalação do tipo poço.

Quando escolher uma báscula sem poço

As básculas montadas em superfície são a escolha certa quando:

• O local tem um lençol freático alto, tornando a escavação profunda impraticável ou cara
• A operação pode precisar ser realocada no futuro — os conveses sem poço podem ser içados e movidos com equipamento apropriado
• Restrições orçamentárias tornam indesejáveis obras civis extensas
• O local está em terreno contaminado onde a escavação do poço desencadearia regulamentações ambientais complexas

A desvantagem é que as rampas de aproximação de veículos criam uma ligeira mudança na inclinação, o que pode causar problemas com veículos ou reboques muito baixos. A altura da rampa é geralmente de 400 a 600 mm e o ângulo de aproximação deve ser gradual o suficiente para evitar o aterramento. Apesar disso, as básculas sem poço representam agora a maioria das novas instalações de básculas em muitos mercados.

Básculas Portáteis e Modulares

As básculas portáteis são projetadas para locais que exigem medição de peso sem instalação permanente. Eles são normalmente modulares – montados a partir de seções interligadas que podem ser conectadas para formar uma plataforma de pesagem completa e depois desmontadas e transportadas para outro local. Alguns modelos portáteis são montados em reboques para implantação rápida.

Aplicações Típicas

• Canteiros de obras temporários — monitorar entregas de materiais ou retirada de resíduos sem investir em estrutura permanente
• Verificações de aplicação e conformidade — as autoridades rodoviárias utilizam balanças de eixo portáteis e pontes-básculas portáteis durante campanhas de inspeção na estrada
• Uso agrícola sazonal — implantado na época da colheita para pesar caminhões de grãos e removido durante o resto do ano
• Operações de mineração remotas ou temporárias onde a construção de infra-estruturas permanentes não é economicamente viável
• Aluguer e aluguer — as empresas podem alugar básculas portáteis para projetos de curto prazo por uma fração do custo de uma instalação permanente

Precisão e capacidade

As básculas portáteis ainda devem atender aos requisitos legais de precisão se forem usadas para comércio. No Reino Unido, as básculas portáteis legais para comércio são verificadas ao abrigo da Directiva de Instrumentos de Pesagem Não Automáticos (NAWI). A classe de precisão é normalmente Classe III da OIML, com erros máximos permitidos de 0,5% a 1% da carga aplicada. As capacidades variam de 30 a 80 toneladas para a maioria dos modelos portáteis comerciais, embora existam versões para serviços pesados ​​para até 150 toneladas.

Uma limitação das básculas portáteis é que elas exigem uma superfície razoavelmente plana e firme para leituras precisas. Solo macio ou gradientes significativos podem afetar o desempenho da célula de carga e resultar em erros. Alguns operadores utilizam placas de aterramento de aço abaixo das células de carga para distribuir o peso e melhorar a estabilidade.

Básculas de eixo e sistemas multiplataforma

Uma balança de eixo (também chamada de balança de eixo ou balança de eixo) é uma plataforma de pesagem curta que mede o peso de um ou dois eixos por vez, em vez do peso bruto do veículo em uma única passagem. As leituras individuais dos eixos são então somadas para fornecer o peso total do veículo. Às vezes, eles são chamados de dispositivos de "pesagem em movimento" quando o veículo está em movimento ou balanças estáticas de eixo quando o veículo para em cada plataforma em sequência.

Balanças de eixo estático

As balanças estáticas de eixo exigem que o motorista pare com cada eixo ou grupo de eixos posicionado na plataforma. Uma vez feita a leitura, o veículo avança para posicionar o próximo grupo de eixos. O processo completo de pesagem envolve múltiplas paradas. Embora este método funcione bem para verificação de conformidade, leva de três a cinco minutos por veículo , tornando-o inadequado para operações de alto rendimento.

Sistemas de pesagem em movimento (WIM)

Os sistemas de pesagem em movimento utilizam sensores embutidos na superfície da estrada para capturar cargas por eixo à medida que os veículos passam em velocidade normal de deslocamento – às vezes até 80 km/h. Os sensores WIM incluem placas flexíveis, sensores piezoelétricos de quartzo e cabos piezoelétricos de polímero. A tecnologia permite o monitoramento contínuo do tráfego sem parar os veículos, tornando-a inestimável para as autoridades rodoviárias que gerenciam os limites de carga das pontes e o desgaste do pavimento.

Os sistemas WIM normalmente não são usados ​​como dispositivos de pesagem legais por conta própria, mas as instalações WIM de pré-seleção sinalizam veículos com excesso de peso para desvio para uma ponte de pesagem estática para medição confirmada. Este fluxo de trabalho pode reduzir o tempo de inspeção de fiscalização em até 70% selecionando automaticamente veículos compatíveis.

Configurações de básculas multiplataforma

Algumas operações exigem a pesagem de veículos muito longos — comboios rodoviários ou combinações intermodais superiores a 25 metros — que não podem ser acomodados num único convés padrão. As básculas multiplataforma ligam duas ou mais plataformas de pesagem independentes de ponta a ponta. Cada plataforma está conectada ao indicador central, e o peso bruto total é a soma de todas as leituras da plataforma feitas simultaneamente. Esta configuração é comum em locais de mineração e agricultura na Austrália e na África do Sul, onde as combinações de trens rodoviários são padrão.

Sistemas de pesagem a bordo

Os sistemas de pesagem a bordo não são pontes-básculas tradicionais, no sentido de que não necessitam de um veículo para se deslocar até uma plataforma fixa. Em vez disso, células de carga ou sensores de pressão são integrados ao próprio veículo – normalmente montados no eixo, suspensão ou carroceria – e medem a carga transportada em tempo real. Às vezes são chamadas de balanças montadas em veículos ou balanças de bordo.

Como eles funcionam

As tecnologias comuns de pesagem a bordo incluem:

• Monitoramento da pressão da suspensão a ar — mede a pressão do air bag, que se correlaciona com a carga; comum em veículos pesados de mercadorias com suspensão pneumática
• Sensores de pino de carga — integrado nos pontos de montagem da suspensão ou nos pratos de engate para medir a força de cisalhamento da carga
• Sistemas baseados em extensômetros — sensores ligados à estrutura ou eixo do veículo medem a tensão causada pela carga
• Sensor de carga hidráulica — usado em empilhadeiras e carregadeiras, mede a pressão do fluido hidráulico para determinar a carga elevada

Aplicações em Gestão de Resíduos e Construção

A pesagem a bordo é generalizada nos veículos de recolha de lixo, onde os municípios os utilizam para registar o peso dos resíduos recolhidos de cada cliente doméstico ou comercial. Algumas autoridades locais do Reino Unido utilizaram dados de pesagem a bordo para implementar esquemas de cobrança por peso para resíduos comerciais. Na construção, escavadeiras e caminhões basculantes equipados com balanças a bordo permitem que os operadores rastreiem a carga útil por ciclo sem retornar a uma balança fixa, melhorando a eficiência de carregamento em 10% a 20% em operações típicas de terraplenagem.

As limitações de precisão são a principal desvantagem. A maioria dos sistemas integrados atinge precisões de ±1% a ±3% , em comparação com ±0,1% ou melhor para uma báscula estática bem calibrada. Isto os torna inadequados para fins comerciais legais na maioria das jurisdições, embora sejam excelentes para gestão operacional e prevenção de sobrecarga.

Plataforma de aço vs. básculas de plataforma de concreto

Independentemente de a ponte-báscula ser montada ou sem poço, o tabuleiro em si pode ser fabricado em aço ou em betão armado. Essa distinção é extremamente importante para os requisitos de custo, durabilidade e manutenção de longo prazo.

As básculas de plataforma de concreto são cada vez mais preferidas para instalações permanentes em ambientes exigentes, como fábricas de concreto pronto, fábricas de produtos químicos e instalações de resíduos, onde ácidos, álcalis e abrasão pesada degradariam rapidamente uma plataforma de aço. As plataformas de aço continuam sendo o padrão para aplicações portáteis e modulares onde o peso e a facilidade de transporte são prioridades.

Tecnologia de células de carga em básculas modernas

O tipo de célula de carga usada em uma ponte-báscula afeta diretamente a precisão, os requisitos de manutenção e a longevidade. Todas as básculas modernas usam células de carga eletrônicas, mas o design específico da célula varia de acordo com a aplicação.

Células de carga de compressão

As células de carga de compressão são o tipo mais comum usado em básculas de poço. O deck repousa diretamente sobre as células, que são comprimidas à medida que a carga aumenta. Eles são robustos, compactos e adequados para aplicações de alta capacidade. As capacidades típicas variam de 30 a 150 toneladas por célula. Versões de aço inoxidável hermeticamente seladas estão disponíveis para ambientes corrosivos ou úmidos.

Células de carga de feixe de cisalhamento

As células de feixe de cisalhamento são amplamente utilizadas em básculas sem poço e montadas em superfície. A célula é fixada em uma extremidade e carregada na outra, gerando uma força de cisalhamento medida por extensômetros colados à viga. Eles oferecem excelente precisão e são relativamente insensíveis a cargas descentralizadas – uma característica importante quando os eixos dos veículos nem sempre estão perfeitamente centralizados na plataforma.

Células de Carga Digitais e Pesagem Inteligente

As células de carga digitais convertem o sinal analógico do extensômetro em uma saída digital na própria célula, e não no indicador. Isso reduz significativamente a degradação do sinal em cabos longos e torna cada célula endereçável individualmente. Os instaladores podem diagnosticar qual célula específica está apresentando mau desempenho sem remover o deck. A integração com software de gerenciamento de pontes de pesagem — incluindo plataformas baseadas em nuvem que registram todas as transações com carimbo de data/hora, registro de veículo e imagem — é simples com redes celulares digitais. Alguns sistemas agora usam células de carga digitais sem fio, eliminando totalmente a passagem de cabos e simplificando retrofits em poços existentes.

Seleção da báscula: fatores-chave a serem avaliados

Com tantos tipos de pontes-básculas disponíveis, a seleção da configuração correta requer uma avaliação clara do local, da carga de trabalho, do ambiente regulatório e do orçamento. Os seguintes fatores devem ser considerados antes de especificar qualquer instalação de ponte-báscula.

Volume de tráfego e taxa de transferência

Locais com peso superior a 100 veículos por dia se beneficiam significativamente do reconhecimento automatizado de placas de matrícula (ANPR), da operação de básculas não tripuladas e de sistemas de controle de semáforos. Operações de alto volume, como pedreiras de agregados e estações de transferência de resíduos, processam rotineiramente de 200 a 400 transações por dia e exigem sistemas robustos e de resposta rápida com intervenção manual mínima.

Requisitos legais para comércio

Se a báscula for utilizada como base de facturação – por exemplo, cobrando aos clientes por tonelada de material vendido – deve ser verificada como um instrumento legal para comércio. No Reino Unido, isto significa aprovação ao abrigo da Lei de Pesos e Medidas de 1985 e verificação por um responsável pelas Normas Comerciais ou verificador aprovado. A ponte-báscula deve atingir a classe de precisão exigida e ser verificada novamente em intervalos regulares (normalmente a cada dois anos para aplicações industriais pesadas). Nem todos os tipos de básculas se qualificam – básculas estáticas permanentes são muito mais fáceis de certificar do que sistemas portáteis ou integrados.

Condições do local e condições do solo

Locais com lençol freático alto, rocha rasa ou solo contaminado que não pode ser escavado excluirão básculas de fossa e favorecerão alternativas sem fossa ou portáteis. A capacidade de suporte do solo deve ser avaliada por um engenheiro estrutural antes de especificar as dimensões da fundação – fundações inadequadas são uma das principais causas de danos nas células de carga e leituras imprecisas ao longo do tempo.

Tipos e comprimentos de veículos

O veículo mais longo que deverá usar a báscula determina o comprimento mínimo da plataforma. Um caminhão articulado padrão do Reino Unido tem até 18,75 metros de comprimento , o que significa que a plataforma e a zona de aproximação juntas devem acomodar isso sem que o veículo fique pendurado na plataforma de pesagem. Para operações que recebem unidades de caixa móvel, trens B ou megarreboques europeus, podem ser necessários comprimentos de plataforma de 20 a 24 metros. Uma ponte-báscula muito curta fornecerá leituras imprecisas porque parte do peso do veículo repousa na rampa de aproximação ou no solo circundante, e não nas células de carga.

Requisitos Ambientais e para Áreas Perigosas

Básculas em fábricas de processamento de alimentos, instalações químicas ou zonas classificadas pela ATEX (onde podem estar presentes atmosferas explosivas) exigem células de carga e indicadores especialmente especificados. As células de carga com classificação ATEX usam designs intrinsecamente seguros ou à prova de explosão que evitam o risco de ignição. Da mesma forma, as básculas em climas muito frios (abaixo de -20°C) necessitam de células de carga e indicadores classificados para operação em baixas temperaturas, e gabinetes de indicadores aquecidos podem ser necessários para garantir um desempenho confiável durante todo o ano.

Software e integração de básculas

A plataforma de hardware é apenas parte de uma instalação moderna de báscula. O software de gerenciamento de básculas transformou o que antes era um processo puramente mecânico em uma operação orientada por dados. Os sistemas contemporâneos oferecem uma gama de recursos que agregam valor operacional significativo, além do simples registro de um peso.

• Bilhetagem e faturamento automatizados — o sistema gera um ticket de peso e exporta dados para sistemas contábeis ou ERP sem entrada manual, reduzindo erros e tempo de administração
• Integração de câmera ANPR — os veículos são identificados automaticamente pela placa de matrícula, obtendo registros de clientes, materiais permitidos e taras sem interação do motorista
• Acesso remoto e relatórios na nuvem — os gerentes podem visualizar dados de transações ao vivo e relatórios históricos de qualquer dispositivo, útil para operações em vários locais
• Alarmes de sobrecarga — avisos automáticos quando um veículo excede o peso bruto permitido para o local ou uma categoria de material específica
• Integração com relatórios da Agência Ambiental — em instalações de resíduos licenciadas, o software da balança pode gerar automaticamente os registros de transferência de resíduos exigidos pelos reguladores
• Controle de semáforo — sinais automatizados orientam os veículos para dentro e para fora da plataforma, evitando a entrada simultânea de ambas as extremidades

Configurações de básculas não tripuladas — onde todo o processo, desde a chegada do veículo até a impressão dos bilhetes, é automatizado sem a presença de qualquer operador — agora são comuns em pedreiras, centros de reciclagem e depósitos de agregados operando em horários estendidos. Esses sistemas normalmente combinam ANPR, intercomunicadores, barreiras de tráfego e monitoramento remoto de CFTV para permitir Operações de pesagem 24 horas por dia, 7 dias por semana, sem salas de controle com pessoal permanente.

Requisitos de manutenção e calibração

Uma báscula que não seja mantida adequadamente perderá a calibração, produzindo leituras imprecisas que poderão resultar em penalidades regulatórias, disputas comerciais ou perdas financeiras. A manutenção regular não é opcional – é uma necessidade prática e, para instrumentos legais para comércio, um requisito legal.

Tarefas de manutenção de rotina

• Inspeção e limpeza de células de carga, caixas de junção e rotas de cabos — detritos e entrada de água são as causas mais comuns de falha eletrônica
• Verificação e limpeza da drenagem do convés — particularmente crítico para básculas de poço, onde o acúmulo de água pode danificar os componentes abaixo do convés
• Inspeção da estrutura do convés quanto a corrosão (decks de aço) ou fissuras (decks de concreto)
• Verificação de rampas de aproximação e verificação de integridade estrutural dos trilhos
• Verificação do ponto zero – confirmando que o indicador indica zero com a plataforma vazia; qualquer desvio pode indicar células de carga danificadas ou detritos sob o convés

Calibração e Verificação

A calibração envolve a aplicação de pesos de teste conhecidos à ponte-báscula e o ajuste do sistema até que as leituras estejam dentro das tolerâncias aceitáveis. Para uma báscula legal para comércio, este processo é seguido por uma verificação formal por um organismo autorizado. Pesos de teste de pelo menos 50% da capacidade máxima da báscula são necessários para uma verificação de calibração completa. A maioria das empresas de serviços de básculas transporta pesos de teste calibrados em veículos dedicados, normalmente em incrementos de 1 ou 5 toneladas. Contratos de serviço anuais que incluem verificações de calibração são uma prática padrão para básculas comerciais.

Sempre que uma balança passa por reparo, realocação ou modificação estrutural, ela deve ser recalibrada e verificada novamente antes de retornar ao uso legal para comércio. Mesmo eventos ambientais significativos, como colisão de veículo com a rampa de acesso ou inundação severa de um poço, devem desencadear uma inspeção e recalibração antes do uso continuado.
